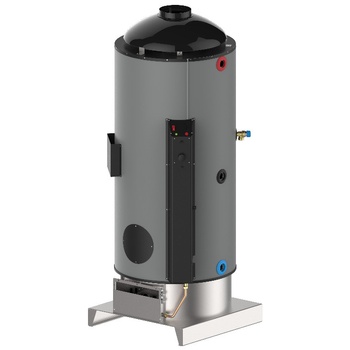

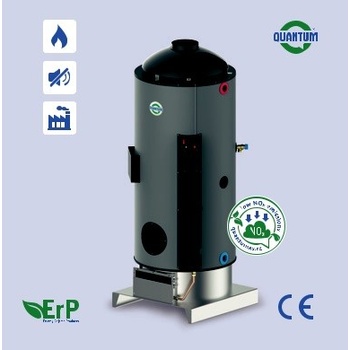

QUANTUM Q7EU 220-22

Stacionárny ohrievač vody Quantum Q7EU-220-22 s intenzívnym ohrevom a odťahom spalín do komína

Záruka na nádrž: 3 roky

Ohrievače sa vyrábajú podľa noriem a predpisov EÚ a spĺňajú požiadavky na udelenie označenia CE. Výrobca má udelený certifikát ISO 9002.

Ohrievače sa inštalujú v hoteloch, školách, úradoch, prevádzkach, veľkých sociálnych zariadeniach a priemyselných aplikáciách. Pri navrhovaní a projekcii je vždy dôležité vykonať výpočet tepelnej bilancie systému.

Vlastnosti

Maximálny vstupný tlak vody: 5 bar

Pripojovací tlak plynu: 1,8 - 2,5 kPa pre zemný plyn3,0 kPa pre propán

Rozsah prevádzkového temostatu (± 3 °C): 40-80 °C

Krytie elektrickej časti:

IP 20

Elektrický príkon: 10 W

Pripojovacie napätie: 220-240 V / 50 Hz

Umiestnenie: Je nutné vykonať v súlade s TPG 704 01 a TD 800 02.Vetranie: Pokiaľ je celkový výkon kotolne vyšší ako 100 kW, je nutné dostatočný prívod spaľovacieho a vetracieho vzduchu preukázať výpočtom podľa TPG 908 02.Odťah spalín: Je potrebné riešiť v súlade s ČSN 73 4201.Upozornenie: V prípade spoločného umiestnenia ohrievačov a kotlov sa posudzuje prívod vzduchu do kotolne s ohľadom na celkový inštalovaný výkon!

Ohrievače sú dodávané štandardne nastavené na zemný plyn. Verziu pre propán špecifikujte v objednávke.

Typy ohrievačov

Typ ohrievača

Trieda ERP

Deklarovaný záťažový profil

Objem nádrže (L)

Menovitý príkon (KW)

Menovitý výkon (KW)

Doba ohrevu OT=25°C (min)

Trvalý výkon pri T=25°C (L/HOD)

Spotreba zemného plynu (M3/H)

Spotreba propánu (KG/H)

Q7EU-220-22

C

XXL 220 23 19,8 19 680 2,4 1,8

Q7EU-300-24

C

XXL 300 24 20,4 26 702 2,5 1,9

Q7EU-400-24

C

XXL 400 24 21,4 33 735 2,5 1,9

Údaje v tabuľkách sú iba orientačné, skutočné hodnoty závisia od konkrétnych podmienok.Uvedené hodnoty sa vzťahujú na ohrev bez odberu vody.

Teplotné rozsahy regulačného termostatu je ± 3°C oproti teplote nastavenej regulátorom teploty.

Rozmery ohrievačov

Typ ohrievača

Q7EU-220-22

Q7EU-300-24

Q7EU-400-24

Rozmer A (mm) 1600 1960 2310

Rozmer B (mm) 1330 1680 2030

Rozmer C (mm) 720 720 720

Rozmer D (mm) 605 605 605

Rozmer E (mm) 545 545 545

Rozmer F (mm) 460 460 460

Pripojenie vody VSTUP/VÝSTUP 5/4" 5/4" 5/4"

Pripojenie plynu 1/2" 1/2" 1/2"

Priemer odťahu spalín (mm) 180 180 180

Hmotnosť (KG) 173 206 243
