QUANTUM Q7EU 40 NODS/E

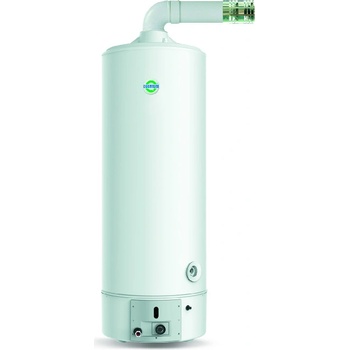

Stacionárny plynový zásobníkový ohrievač vody Quantum Q7EU - 40- NODS/ E

Záruka na nádrž: 5 rokov

Ohrievače sa vyrábajú podľa noriem a predpisov EÚ a spĺňajú požiadavky na udelenie označenia CE. Výrobca má udelený certifikát ISO 9001.

Ohrievače sa inštalujú v priestoroch s nedostatočnou kubatúrou miestnosti alebo tam, kde nie je k dispozícii komín a výstavba nového by bola ekonomicky alebo technicky príliš náročná. Možno ich využiť v domácnostiach, penziónoch, menších reštauráciách, kaderníctvach, športových objektoch a pod.

Vlastnosti

• Maximálny vstupný tlak vody: 5 bar
• Pripojovací tlak plynu:1,8 - 2,5 kPa pre zemný plyn

                                3,0 kPa pre propán

Rozsah prevádzkového temostatu (± 3 °C): 40-70 °C

Ak je v rozvode teplej vody cirkulácia, pripája sa k vypúšťaciemu ventilu alebo na vstup studenej vody.

Umiestnenie: Spotrebiče je možné umiestňovať vo všetkých miestnostiach bez ohľadu na ich objem a možnosť vetrania, nutné vykonať v súlade s TPG 704 01.

Vyústenie odťahu spalín na vonkajšej stene (fasáde) musí byť prevedené v súlade s ČSN 73 4201.

Ohrievače sú dodávané štandardne nastavené na zemný plyn. Verziu pre propán špecifikujte v objednávke.

Typy ohrievačov

TYP OHRIEVAčA

TRIEDA ERP

DEKLAROVANÝ ZÁŤAŽOVÝ PROFIL

OBJEM NÁDRŽE (L)

MENOVITÝ PRÍKON (KW)

MENOVITÝ VÝKON (KW)

DOBA OHREVU O T=25°C (MIN)

TRVALÝ VÝKON PRI T=25°C (L/HOD)

SPOTREBA ZEMNÉHO PLYNU (M3/H)

SPOTREBA PROPÁNU (KG/H)

Q7EU-30-NODS/E

B

L 115 5,2 4,8 34 202 0,55 0,21

Q7EU-40-NODS/E

B

L 155 5,2 4,9 46 202 0,55 0,21

Údaje v tabuľkách sú iba orientačné, skutočné hodnoty závisia od konkrétnych podmienok.Uvedené hodnoty sa vzťahujú na ohrev bez odberu vody.Teplotné rozsahy regulačného termostatu je ± 3°C oproti teplote nastavenej regulátorom teploty.

Rozmery ohrievačov

TYP OHRIEVAČA

ROZMER A (MM)

ROZMER B (MM)

ROZMER C (MM)

ROZMER D (MM)

ROZMER E (MM)

PRIPOJENIE VODY VSTUP/VÝSTUP

PRIPOJENIE PLYNU

PRIEMER ODŤAHU SPALÍN (MM)

HMOTNOSŤ (KG)

Q7EU-30-NODS/E 1250 1100 495 230 64 3/4" 1/2" 100 / 60 51

Q7EU-40-NODS/E 1500 1350 495 230 64 3/4" 1/2" 100 / 60 56
